50 ELLW 系列>> 型号 ELLW52

二位二通常闭型

低功率微型危险场合用阀，在易爆环境中具有最小的空间和能量要求。适用于空气和常见气体，与标准丁钠橡胶密封件兼容。其他介质需要特殊的密封件材料。
• 最小的危险位置阀
• 市场上最好的环境和高温等级
• 带有封装线圈的NEMA 4等级是标配
• 优质的工程设计

Model-ELLW52.pdf

Tabs

产品规格

最大工作压差	节流孔径	CV 系数	阀门型号

DC仅适用于气体	常闭	常闭

120	1/32	.022	ELLW52G8DCCP

运行条件:

说明:

空气和其他常见气体*

阀门温度范围:

标准阀的环境温度- 0°F(-18°C)到104°F(40°C);介质温度0°F(-18°C)到150°F(65°C)。特殊选项的阀门可选高于或远低于此环境温度和介质温度。*

最大工作压差:

见以上表格

爆破压力:

5000 PSI

泄漏:

标配阀气泡气密性

真空:

达5微米*

电气特性:

线圈电压:

12, 24V 直流

额定功率:

直流 — .50 瓦

线圈结构:

封装F级带三线接地(标准)

典型的空中响应时间:

4 - 16 毫秒

运行速度:

高达每分钟动作 600次

工作周期:

连续

机械特性:

主体:

不锈钢 (标配)

内部组件:

不锈钢

附件:

丁腈橡胶(标配)。许多其它橡胶材料可提供。*

孔口直径:

见以上表格

端口:

1/8" NPT (标配)

外罩:

封装带1/2″ NPT 导管。

列表:

大多数电磁阀有UL 和 CSA 认证。危险场合—Ⅰ级1类 A,B,C组和D 组，I I级1类 E,F,G组和2类A ,B,C,D,E,F,G组。“T”等级和T4一样低.

预期寿命:

数以百万次的启闭循环, 取决于应用、润滑等。

阀门重量:

271克

修理包:

见以上表格

选项:

备用端口位置,流量控制,可替换的橡胶材料,所有不锈钢结构。*

图纸

图纸:

Series 50 ELLW Encapsulated Low Watt Valves

MODEL ELLW52
2WNC
EXPLOSION PROOF

MODEL ELLW52 10-32 PORTS
2WNC
EXPLOSION PROOF

MODEL ELLW52 BODY OPTION "E"
2WNC
EXPLOSION PROOF

MODEL ELLW52 BODY OPTION "O"
2WNC
EXPLOSION PROOF

MODEL ELLW52 BODY OPTION "R"
2WNC
EXPLOSION PROOF

MODEL ELLW52 METERED BODY
2WNC
EXPLOSION PROOF

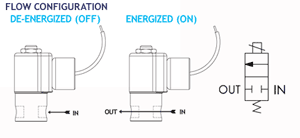

流程图

流程图:

Flow chart Series 40-50

Series 40 Series 50 Flow Chart

命名规则表

命名规则:

电磁阀型号编码规则（除58系列外）

* Consult representative or factory for options and specifications
