50SLW系列 >> 型号 SLW51

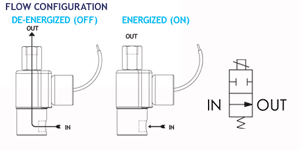

二位二通常开型

气动液压应用的通用阀门，这些阀门通过替换不同的密封件可以应用到各式各样的场合。包括处理热空气、热水、冷却剂和其它介质。空气和其它液体标配丁腈橡胶密封垫。热水、蒸汽、汽油、液压油和其它介质需要特殊密封材料。
• 功耗降低的通用阀门
• 增强的通用性
• 液压和气动的应用
• 带有封装线圈的NEMA 4等级是标配
• 优质的工程设计

Model-SLW51.pdf

Tabs

产品规格

最大工作压差				节流孔径	CV 系数	阀门型号

气体		液体
AC	DC	AC	DC	常开	常开

300	200	300	200	1/32	.020	SLW51G8XCCP
270	120	120	65	3/64	.048	SLW51H8XCCP
135	50	40	30	1/16	.075	SLW51J8XCCP
70	35	30	20	5/64	.134	SLW51V8XCCP
55	30	25	15	3/32	.150	SLW51K8XCCP

运行条件:

说明:

空气和其它液体标配丁腈橡胶密封垫。热水、蒸汽、汽油、液压油和其它介质需要特殊密封材料.(50系列阀门由于液体的粘度，压力等级可能会发生变化)*

阀门温度范围:

标配阀的环境温度：-0°F（-18℃）~ 104°F（45℃）；介质温度：0°F（-18℃）~ 150°F（65℃）。特殊选项的阀门可承受远高于或远低于此环境温度和介质温度。*

最大工作压差:

见以上表格

爆破压力:

5000 PSI

泄漏:

标配阀气泡气密性

真空:

达5 微米*

电气特性:

线圈电压:

12 ~370V 交流 60 HZ. 10.5 ~ 345V 交流 50 HZ. — 3.5~120V

额定功率:

交流 — 1.8瓦直流 — 1.8 瓦

线圈结构:

第三接地线的封装F级线圈

典型的空中响应时间:

4 - 16 毫秒

运行速度:

高达每分钟动作600次

工作周期:

连续

机械特性:

主体:

不锈钢(标配.)

内部组件:

不锈钢

附件:

丁腈橡胶(标配). 其它橡胶材料可提供.*

孔口直径:

见以上表格

端口:

1/8" NPT (标配.)

外罩:

1/2"NPT封装导管

预期寿命:

数以百万次的启闭循环，取决于应用、润滑等。

阀门重量:

272克

修理包:

见以上表格

选项:

端口位置,流量控制，橡胶材料可替换，不锈钢结构。*

图纸

图纸:

Series 50SLW Encapsulated Low Watt Valves Conduit Connection

2WNO
CONDUIT CONNECTION

BODY OPTION "O"
2WNO
CONDUIT CONNECTION

流程图

流程图:

Flow chart Series 40-50

Series 40 Series 50 Flow Chart

命名规则表

命名规则:

电磁阀型号编码规则（除58系列外）

* Consult representative or factory for options and specifications
